Great Magtech (Xiamen) Electric Co., Ltd er en af de mest pålidelige producenter og leverandører af vertikale cnc-bearbejdningscentre gmv-966 i Kina. Vi byder dig varmt velkommen til at købe højkvalitets vertikale cnc-bearbejdningscentre gmv-966 fra vores fabrik. Kontakt os for flere detaljer.

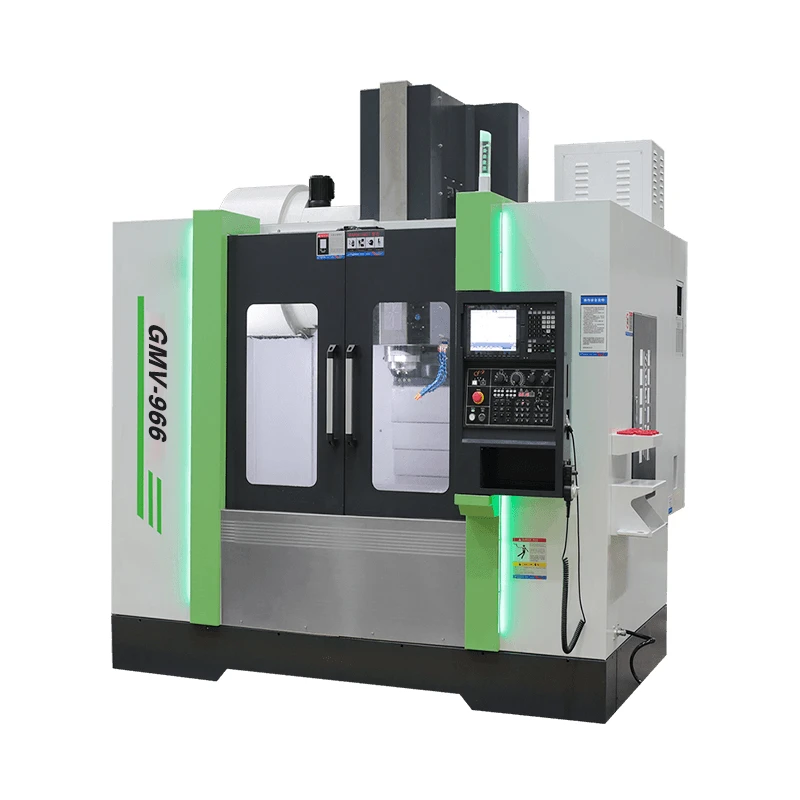

Lodrette CNC-bearbejdningscentre Beskrivelse
Lodrette bearbejdningscentre tilbyder avancerede lodrette fræsefunktioner til præcisionsproducenter, der arbejder med opgaver, der involverer høj-hastighedsbearbejdning, svært-at-bearbejdningsmaterialer og kraftig-bearbejdning.
Vi specialdesigner din VMC-løsning med byggekomponenter i verdensklasse- for at give hastighed og stabilitet, samtidig med at vi leverer nøjagtighed og præcision – alt sammen udviklet til at fremme din fortjeneste og dit investeringsafkast.
Lodret rammemaskines strukturelle egenskaber
1. Tre-akser anvender japansk THKΦ40-C3-skrue, tre-akser anvender NSK originalt leje (3062), 3+2-tilstand, forspændingsbehandling for at forhindre termisk forskydning.
2. BBT40 ydre diameter 150 mm høj stivhed 10000 rpm kort næse spindel. Den anvender 5 lejer, standard spindelkølevæskedyser og en valgfri HSK-63 elektrisk spindel.
3. Arbejdsbord 1020*570 mm
4. Tre-aksevandring X:900/Y:570/Z:680. Den reserverede installationsposition for den optiske lineære vægt kan udstyres med en hul olie-kølet kugleskrue.
5. Optiske lineære skalaer. Valgfri Heidenhain, Fagor optiske lineære skalaer, nøjagtighed ±5um, for at sikre positioneringsnøjagtigheden af værktøjsmaskinen.
6. Den installerer japansk THK eller tysk Rexroth lineær føring, den lineære føringsbredde er op til 45 mm.
7. Søjle dobbelt-armstruktur, bedre stivhed.
8. Standard Air Counter Balance System-behandling er mere stabil.
Parametre
| Model | Spec | Enheder | GMV-966 |
| Rejse | X/Y/Z | mm | 900/600/600 |
Spindelnæse til arbejdsbord | mm | 120-720 | |
Spindel center til søjle | mm | 610 | |
| Arbejdsbord | Størrelse (L*B) | mm | 1020*570 |
Maks. Vægt på bordet | kg | 800 | |
T-Slot | mm | 5-18×90 | |
| Spindel | Spindel tilspidsning | mm | BBT40 |
Hastighed | rpm | 10000 | |
Transmissionstype | BLET | ||
| Feedrate | X/Y/Z Hurtig fremføringshastighed | m/min | 36/36/36 |
Cutting FeedRate | m/min | 10000 | |
| Værktøjsskifter (valgfrit) | Værktøjsskifte humør | Arm | |
Specifikation | type | BBT | |
Værktøjsopbevaringskapacitet | værktøjer | 24 | |
| Motor | Spindel | kw | iI 8/12000 |
3-akset servomotor | kw | iSC 12/3000/ iSC 12/3000/ iSB22/3000 | |
Vandpumpemotor | m/h-m | 4-60 | |
| Strøm påkrævet | Elektrisk krav | kva | 20 |
Krav til lufttryk | Kg/cm² | 6^8 | |
| Mål | L*W*H | mm | 2530*2350*2559 |
Vægt | t | 6 |
Standard tilbehør
Halv-lukket vagt | Luftgevær | Mekanisk oliekølevæskeudskiller | Spindelolie Kølevæske |
Auto smøresystem | Stiv taper | Drejelig kontrolboks | Automatisk sluk |
Volumetrisk Type Automatisk smøreapparat | Nivelleringsbolte og nivelleringsblok | Lavenergi arbejdslys | Værktøjskasse |
Håndhjul | Varmeudveksling til Elskab | Transformer | Betjeningsmanual |
RS 232 kode |
Valgmuligheder
Spindel RPM | ZF Gearkasse eller Full Gear | Spindelkonus (HSK/ISO/CAT/BT) | Automatisk værktøjsskifter |
CTS | Controller mulighed ( SINUMERIK 840D ) | Forlænget hoved |
