Beskrivelse

Funktion

Lodret fræsemaskine er et alsidigt bearbejdningsudstyr, der har gennemgået en række tekniske opgraderinger baseret på den traditionelle graveringsmaskine. Det forbedrer udstyrsskærekapaciteten ved at forbedre kraften i spindel- og servomotoren. Det opretholder også de høje - hastighedsrotationskarakteristika for spindlen for at sikre høj præcision under bearbejdningsprocessen. Denne type udstyr er især velegnet til fin fræsning og graveringsarbejde med metalmaterialer såsom kobber og aluminium og er vidt brugt på grund af dets fremragende skærepræstation og bearbejdningsnøjagtighed.

Maskinskæringsydelse

Overfladefræsning	Stål 45#	Boringshuller	Stål 45#	Tapping	Stål 45#
Skæredybde 6mm		Skære diameter Ø80		Tapping M30







Skærer	Ø125mm*5t	Skærer	Ø80mm*2t	Skærer	M30*3P
Spindelhastighed	550 o / min	Spindelhastighed	80 o / min	Spindelhastighed	120 o / min
Foder	F500	Foder	F100	Foder	F420
Bredde	80 mm	Bredde	80 mm	Bredde	50 mm

CNC Machining Equipment VMC Strukturelle egenskaber

1.. Sengen på X -serien lodret fræsemaskine er lavet af høj - kvalitetsstøbejernsmateriale og behandles ved kunstig aldring for at sikre høj præcision og lang levetid.

2. X -serien Vertical Milling Machine er udstyret med en spindel med stærk stivhed og stor belastning - lejekapacitet samt en rektangulær styringskinnebed, der giver god stabilitet.

3. X -serien Vertical Milling Machine vedtager en boks - type kontrolsystem i X- og Y -aksen retninger for at realisere den automatiske fodringsfunktion og en motor - drevet automatisk løft i Z -akseretningen.

4. Vejledningsskinnerne fra X-, Y- og Z -retningen af X -serien Vertikal fræsemaskine slukkes og præcision - jord, og plastglaseskinner bruges til at forbedre bevægelsens nøjagtighed og holdbarheden af udstyret.

5. Udstyret er udstyret med et manuelt smøresystem, der er velegnet til smøring af blyskruen og guide skinner for at bevare udstyrets ydelse.

6. X -serien lodret fræsemaskine er et værktøj, der er vidt brugt til metalskæring. Dens spindel -koniske design tillader installation af en række fræserskærere, såsom eksterne cylindriske fræser, slutfræser, vinkelfræseren osv., Direkte eller gennem tilbehør. Det er velegnet til behandling af fly, skridt, riller og huller på dele osv. Det er et ideelt behandlingsværktøj til industrier såsom maskinerfremstilling, skimmelproduktion, instrumentering, biler og motorcykler.

7. Denne serie af fræsemaskiner er især velegnet til brug i bearbejdningsworkshops og værktøjsrum i forskellige brancher, især til fremstilling af præcisionsdele såsom værktøjer, inventar og forme.

8. Kontrolsystem: Vedtag japansk fanuc - 0i-MF digitalt kontrolsystem. (Mitsubishi M80 -system, Huazhong -system eller andre udpegede systemer kan vælges i henhold til kundebehov)

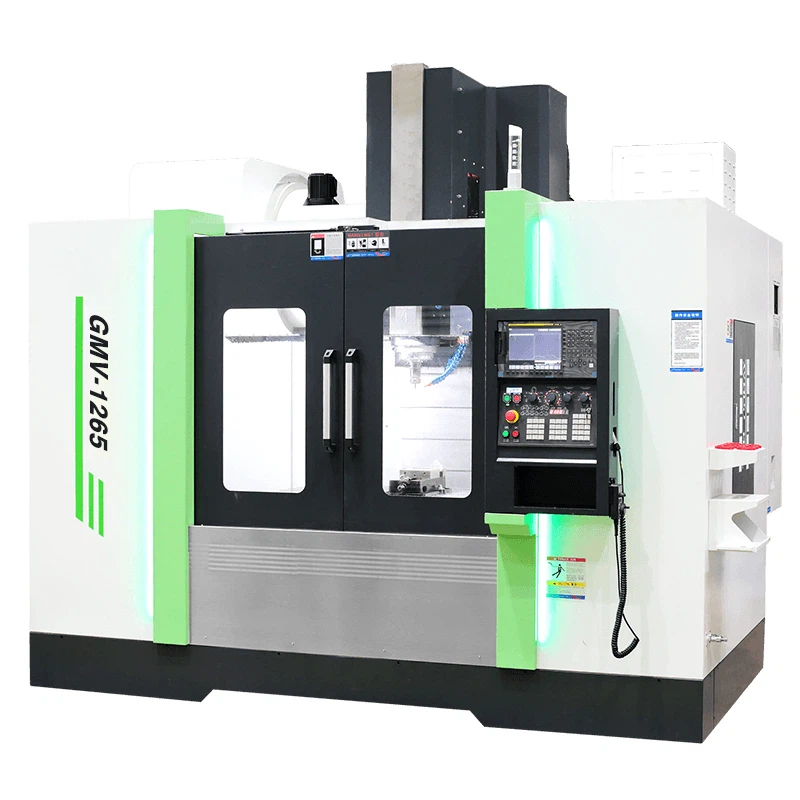

Store lodrette fræsemaskineparametre

Model			GMV-1265
Emne	Specifikationer	Enheder
Rejse	X/å/z -akse	mm	1200x680x680
	Spindel næse til arbejdsbord	mm	120-800
	Spindelcenter til kolonne	mm	700
	Tre - Axis Guideway	/	Roller lineær vejledning
Arbejdsbord	WorkTable Størrelse (L*W)	mm	1320x650
	Maksimal tabelbelastning	kg	1200
	T - slot	mm	5-18x100
Spindel	Spindel konisk	type	BBT-40
	Spindelhastighed	RPM	10000
	Spindeldrevstype	/	Bælte
Feedrate	Hurtig travers (x/å/z)	m/min	30/30/30
Feedrate	Skæring af foderhastighed (x/å/z)	m/min	10
Værktøjsskifter	Automatisk værktøjsskifter	/	Armtype
	Type værktøjsskaft	type	BT-40
	Værktøjsopbevaringskapacitet	Stykke	24
	Maks. Værktøjsdiameter (tilstødende)	mm	80
	Maks. Værktøjsdiameter (tom)	mm	120
	Maks. Værktøjslængde	mm	300
	Maks. Værktøjsvægt	kg	7
	Værktøjsskiftstid	Sec	1.4
Motor	Spindelmotor	KW	15
Motor	Tre - Axis Seixo -motor	KW	3.0/3.0/4.5
Nøjagtighed	Nøjagtighed	mm	±0.005
Nøjagtighed	Gentagelighed	mm	±0.003
Kraft krævet	Strømbehov	Kva	25
Kraft krævet	Krav til lufttryk	kg/cm²	6^8
Andre	Eksterne dimensioner (lwh)	mm	3100x2558x2794
Andre	Bruttovægt	t	8.7

Standard tilbehør

Sikkerhedsdør	Stiv tapping	Dobbelt LED -arbejdslys	Spindel næse luftblæsning
Automatisk smøresystem	Varmeudveksling til elektrisk skab	LED 3 FARVE ADVARSELSE	Nivellering af bolte og puder
Fuldt indkapslingsbeskyttelse	Spindelkølevæskedyser	Kølevæsketank & chipbakke	M30 Auto Off
Luftpistol	Kølevæskepistol	Værktøjskasse	Vedligeholdelse og operationel manual

Muligheder

Optisk lineær skala	Kølevæskepistol	Olie Mist Collector	12000 omdrejningstal DDS -spindel
CTS	Værktøjsbrudssystem	Olie skimmer	15000 omdrejningstal DDS -spindel
Arbejdsstof & værktøjssonde	Chiptransportør system	Rotationsbord	HSK - 63-18000 indbygget moto
