Hvad hvis du kunne nå flere overflader, vinkler og konturer i én opsætning-uden at ofre nøjagtighed eller overfladekvalitet?
Det er præcis, hvad en 5-akset fræser er designet til at gøre.
I stedet for at nærme sig arbejdsemnet fra en enkelt retning, a5-akset maskinetillader skæreværktøjet at vippe og rotere under bearbejdning. Dette gør det muligt at producere komplekse geometrier, dybe hulrum og multi-funktioner, der er vanskelige eller ineffektive på traditionelle 3-aksede maskiner.
Uanset om du bearbejderrumfartskomponenter, præcisionsforme, medicinske dele eller indviklede mekaniske strukturer, 5-akset fræsning nævnes ofte som løsningen for højere præcision og bedre effektivitet.
Men hvad gør en 5--akset fræsemaskine egentlig - og hvad adskiller den sig fra konventionel CNC-bearbejdning?
Lad os bryde det ned.
Hvad er en 5-akset fræsemaskine?
A 5-akset fræserer en CNC-værktøjsmaskine, der er i stand til at flytte et skærende værktøj eller et emne langs fem uafhængige akser på samme tid. Dette udvidede bevægelsesområde gør det muligt for maskinen at nærme sig delen fra flere retninger i stedet for at skære fra en enkelt fast orientering.
Fem kontrollerede akser forklaret
I et standard 5-akse system inkluderer akserne:
Tre lineære akser (X, Y, Z)
Disse kontrollerer lige-linjebevægelser:
X-akse:venstre mod højre
Y-akse:foran til bagside
Z-akse:op og ned
To roterende akser
Disse muliggør rotationsbevægelse, så enten værktøjet, emnet eller begge kan vippe og rotere. De specifikke rotationsretninger varierer afhængigt af maskinens design, men deres funktion er den samme-ved at ændre skærevinklen dynamisk.
Kernekarakteristik
Det afgørende træk ved en 5-akset fræsemaskine er dens evne til at ændre værktøjsorientering i forhold til emnet under bearbejdning. I stedet for at stoppe, omplacere og spænde delen om, justerer maskinen løbende vinkler, mens den skærer.
Det betyder:
Fræseren kan opretholde optimal kontakt med komplekse overflader
Svær-tilgængelige-funktioner bliver tilgængelige
Flere sider af en del kan bearbejdes i én opsætning
Primært formål
Det primære formål med en 5--akset fræsemaskine er at bearbejde komplekse geometrier og flerfladedele medhøj nøjagtighedog konsistens. Det er især effektivt til komponenter med:
Buede eller fritformede overflader
Dybe hulrum og underskæringer
Strenge tolerancekrav på tværs af flere ansigter
Enkelt sagt udvider en 5--akset fræsemaskine bearbejdningsfriheden-og gør det muligt at producere dele, der er vanskelige, tidskrævende eller upraktiske med konventionel 3-akset CNC-bearbejdning.
Hvordan fungerer en 5-akset fræsemaskine?
En 5-akset fræsemaskine fungerer ved at koordinere tre lineære akser og to roterende akser samtidigt, hvilket gør det muligt for skæreværktøjet at nærme sig arbejdsemnet fra stort set alle retninger under bearbejdningen.
Samtidig aksebevægelse
Ved traditionel 3-akset bearbejdning skærer værktøjet typisk fra en fast lodret retning, og emnet skal omplaceres manuelt for at få adgang til forskellige sider. I modsætning hertil muliggør en 5-akset maskine samtidig bevægelse af alle fem akser, hvilket betyder, at skæringen kan fortsætte, mens værktøjet eller emnet vipper og roterer.
Denne samtidige bevægelse gør det muligt for maskinen at følge komplekse konturer jævnt uden at stoppe mellem operationerne.
Værktøjsorienteringskontrol
Et af de vigtigste aspekter ved 5-akset bearbejdning er dynamisk værktøjsorientering. Når fræseren bevæger sig langs den programmerede værktøjsbane, ændres dens vinkel konstant for at opretholde den mest effektive skæreposition.
Dette hjælper med at:
Hold et konsekvent værktøjsengagement
Reducer for stort værktøjsudhæng
Minimer vibrationer og skærekræfter
Forbedre spånevakueringen i dybe eller vinklede funktioner
Forskel fra 3-akset bearbejdning
I modsætning til 3-akset bearbejdning, som ofte kræver flere opsætninger og inventar, tillader 5-akset bearbejdning:
Flere flader skal bearbejdes i en enkelt opsætning
Komplekse funktioner, der skal nås uden genspænding
Kontinuerlig skæring i stedet for segmenterede operationer
Funktionelle resultater i praksis
Fra et praktisk bearbejdningssynspunkt fører arbejdsprincippet for en 5-akset fræsemaskine til:
Reduceret genpositionering af emnet
Færre opsætninger, sænker justeringsfejl
Mere stabil skæring ved optimale vinkler
Højere konsistens på tværs af komplekse overflader
I bund og grund fungerer en 5--akset fræsemaskine ved at kombinere bevægelses- og orienteringskontrol i en enkelt, kontinuerlig proces, hvilket gør kompleks bearbejdning mere effektiv, præcis og forudsigelig.
Typer af 5-aksede fræsemaskiner
5-aksede fræsemaskiner kan klassificeres ud fra, hvordan de to roterende akser er arrangeret. Denne klassifikation fokuserer på strukturelt design og bevægelseskonfiguration, ikke på hvilken type der er "bedre". Hver struktur er egnet til forskellige bearbejdningsscenarier.
Tabel-Tabeltype 5-akset fræsemaskine
I en tabel-bordkonfiguration er begge roterende akser monteret på arbejdsbordet.
Arbejdsemnet roterer og vipper under bearbejdningen
Spindelhovedet bevæger sig normalt kun langs de lineære akser
Nøglekarakteristika:
Kompakt maskinstruktur
Høj positioneringsnøjagtighed på grund af en fast spindel
Roterende bevægelse påføres direkte på emnet
Typiske applikationer
Små til mellemstore-præcisionsdele
Komponenter med komplekse vinkler og funktioner med flere-flader
Industrier såsom medicinsk udstyr, elektronik og præcisionsforme
Denne type er almindeligt anvendt, når delstørrelse og vægt er håndterbare, og høj nøjagtighed er prioriteret.
Hoved-Tabeltype 5-akset fræsemaskine
Hoved-tabeltypen kombinerer:
En roterende akse på spindelhovedet
En roterende akse på bordet
Dette hybriddesign tillader både værktøjet og emnet at deltage i rotationsbevægelser.
Nøglekarakteristika:
God balance mellem fleksibilitet og stivhed
Større bearbejdningskonvolut end bord-bordmaskiner
Større frihed i værktøjsorientering
Typiske applikationer
Komplekse 3D overflader
Multi-vinkelbearbejdning af mellemstore-dele
Luftfartskomponenter, formhulrum og mekaniske præcisionsdele
Dette er en af de mest udbredte 5-akse konfigurationer på grund af dens alsidighed.

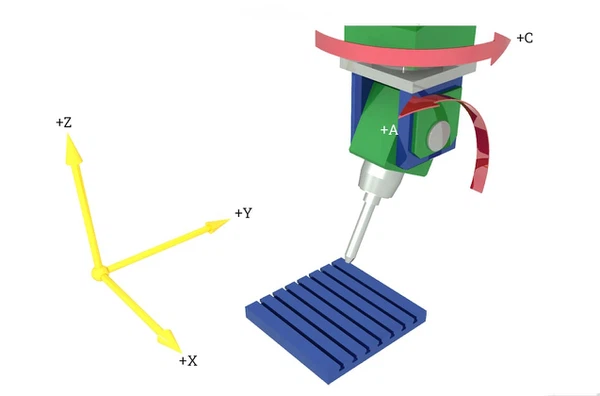

Hoved-Hovedtype 5-akset fræsemaskine
I en hoved-hovedkonfiguration er begge roterende akser integreret i spindelhovedet, mens emnet forbliver stationært på bordet.
Nøglekarakteristika:
Der påføres ingen roterende bevægelse på emnet
Reduceret belastning på bordet
Fremragende tilgængelighed for store dele
Typiske applikationer
Store eller tunge emner
Strukturelle komponenter og rumfartsdele
Energi, tunge maskiner og store støbeforme
Denne struktur er især velegnet, når rotation af emnet er upraktisk på grund af størrelse eller vægt.
Fordele ved en 5-akset fræsemaskine
Har du brug for at bearbejde komplekse dele uden endeløse opsætninger og om-opspænding?
Det er her en 5-akset fræser virkelig skinner.
Dens største fordel er bearbejdningsfrihed-du kan nå flere flader og komplekse vinkler i en enkelt opsætning uden at vende eller genplacere emnet.
Dette er især nyttigt, når du har at gøre med komplekse geometrier, snævre tolerancer eller dele, der kræver høj overfladekvalitet på tværs af flere sider.
Bare bearbejd, drej og fortsæt med at skære-alt i én kontinuerlig proces.
Enkel.
Du sparer også tid og omkostninger sammenlignet med at køre den samme del gennem flere 3-akse opsætninger. Færre armaturer, færre justeringsfejl og mindre manuel indgriben lægger sig hurtigt op i den rigtige produktion.
Mange 5-aksede maskiner holder også værktøjet i den optimale skærevinkel under hele bearbejdningen. Dette resulterer i glattere overfladefinisher, reduceret værktøjsslid og mindre behov for sekundære efterbehandlingsoperationer.
Optaget af konsekvens og nøjagtighed?
Fordi delen forbliver fastspændt én gang, er geometriske forhold mellem funktioner mere pålidelige,-gør 5--aksebearbejdning til et stærkt valg for præcisionskritiske komponenter.
Kort sagt er en 5--akset fræser en smart, effektiv løsning, når du har brug for fleksibilitet, nøjagtighed og procesforenkling - uden at tilføje unødvendig kompleksitet til dit produktions-workflow.
Ulemper ved en 5-akset fræsemaskine
Så kraftfulde som 5-aksede fræsemaskiner er, er de ikke den rigtige pasform for alle.
Så hvad skal du overveje, før du investerer i en?
For det første er der omkostningerne.
5-aksede maskiner kræver en meget højere forudgående investering end standard 3-akset udstyr, og de samlede omkostninger inkluderer ofte avanceret CAM-software, værktøj og træning.
Programmering er en anden udfordring.
5-akset CNC-bearbejdning er mere kompleks, og uden erfarne programmører eller ordentlig software er det nemt at løbe ind i kollisioner, ineffektive værktøjsbaner eller længere opsætningstider.
Så er der færdighedskravet.
Operatører har brug for en dybere forståelse af maskinkinematik, værktøjsorientering og procesplanlægning. For teams, der er vant til simple 3-akse arbejdsgange, kan denne indlæringskurve ikke ignoreres.
Vedligeholdelse og systemkompleksitet øges også.
Med flere akser, sensorer og bevægelige komponenter kræver 5-aksede maskiner strengere vedligeholdelsesrutiner og mere præcis kalibrering.
Endelig er det ikke alle job, der rent faktisk har gavn af 5-akset bearbejdning.
Til enkle prismatiske dele eller lige snit med stor-volumen kan en 3--akset maskine være mere omkostningseffektiv og nemmere at administrere.
Hvis nogen af disse begrænsninger føles som en mismatch, er det værd at vurdere, om 5-aksebearbejdning virkelig stemmer overens med dine produktionsbehov - eller om en anden løsning giver mere mening.
FAQ
Hvad er forskellen mellem 3-aksede og 5-aksede fræsemaskiner?
En 3-akset fræsemaskine bevæger kun værktøjet langs X-, Y- og Z-retninger, normalt skærer fra en fast orientering. En 5-akset fræser tilføjer to roterende akser, så værktøjet eller emnet kan vippe og rotere. Dette gør det muligt at bearbejde komplekse former og flere ansigter i færre opsætninger.
Kan en 5-akset fræser erstatte flere 3-aksede maskiner?
I nogle tilfælde, ja. For komplekse dele, der kræver flere opsætninger på 3-aksemaskiner, kan en enkelt 5-aksemaskine konsolidere operationer i én opsætning. Men for simple eller store dele kan flere 3-aksede maskiner stadig være mere effektive og omkostningseffektive.
Hvilke industrier bruger almindeligvis 5-aksede fræsemaskiner?
5-akse fræsning er meget udbredt inden for rumfart, fremstilling af medicinsk udstyr, fremstilling af forme og matrice, bilkomponenter og finmekaniske industrier, hvor kompleks geometri og snævre tolerancer er almindelige.
Hvor svært er 5-akset CNC-programmering?
5-akset programmering er mere komplekst end 3-akset programmering og kræver typisk avanceret CAM-software. Med ordentlige værktøjer og træning bliver det overskueligt; det kræver dog et højere færdighedsniveau fra programmører og operatører.
Forbedrer 5-akset bearbejdning altid nøjagtigheden?
Ikke automatisk. Mens 5-akset bearbejdning reducerer fejl forårsaget af flere opsætninger, afhænger nøjagtigheden stadig af maskinkvalitet, kalibrering, værktøj og programmeringsstrategi.
Er en 5-akset fræser nødvendig til alle komplekse dele?
Nej. Nogle komplekse dele kan stadig bearbejdes effektivt ved hjælp af flere 3-akse opsætninger. En 5-akset maskine bliver mest værdifuld, når delens geometri, tolerancekrav eller effektivitetsmål overstiger, hvad 3-akset bearbejdning kan håndtere komfortabelt.
Konklusion
En 5--akset fræsemaskine er en kraftfuld bearbejdningsløsning, der kombinerer fleksibilitet med præcision. Ved at aktivere multi-skæring i en enkelt opsætning hjælper det producenterne med at håndtere komplekse geometrier og krav til høj nøjagtighed mere effektivt.
Uanset om du producerer indviklede komponenter, bearbejder flere flader i én operation eller sigter mod at reducere opsætningsrelaterede-fejl, tilbyder 5-akset bearbejdning klare fordele uden at komplicere arbejdsgangen.
Overvejer du stadig dine muligheder?
Se nærmere på din dels kompleksitet, krav til nøjagtighed, produktionsvolumen og programmeringsmuligheder. En vel-valgt 5-akset fræsemaskine kunne være den praktiske opgradering, som din bearbejdningsproces har manglet.
