Denne CNC -maskine med høj stabilitet er designet til at imødekomme behovene ved høj præcision og høj stivhedsbearbejdning. Den vedtager en dobbelt kolonnehungerstruktur med fremragende stabilitet og stivhed, især egnet til kraftig skæring og præcisionsbearbejdning. Designet af maskinværktøjet fokuserer på at reducere vibrationer og termisk deformation for at sikre, at bearbejdningsnøjagtigheden og overfladekvaliteten opretholdes i løbet af lang- term kontinuerlig drift.

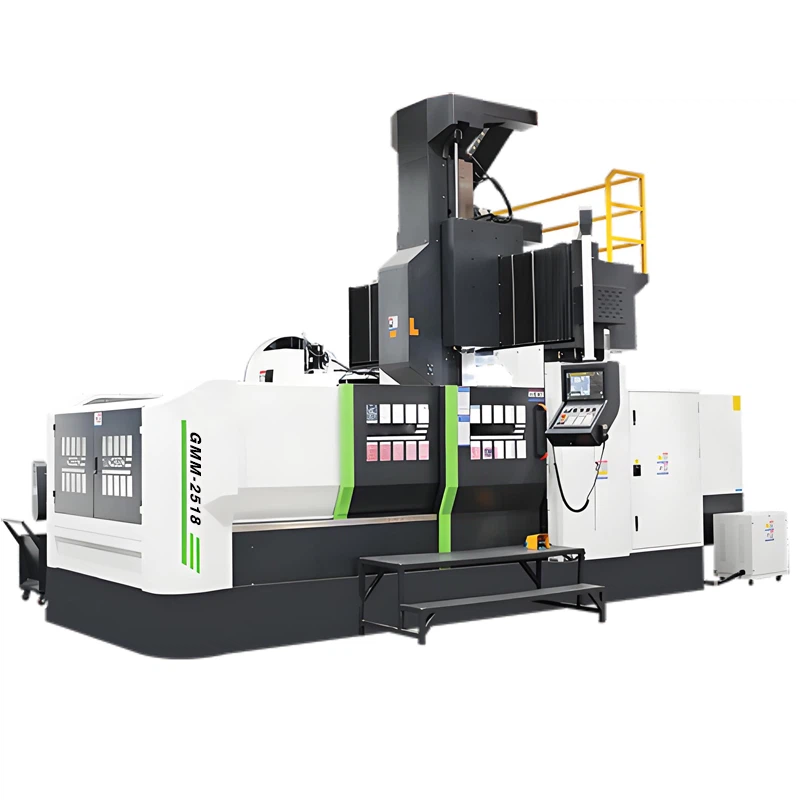

GMM-2518 Gantry CNC Machine High Stability Product Introduktion
1. firkantet RAM -struktur 500x500mm: Maskinen er udstyret med en fire - sidet fastholdelsesguudvejledning og en dobbelt - cylindernitrogenbalancethed, hvilket sikrer stærk samlet stivhed. Denne konfiguration giver maskinen robuste skærefunktioner og stabil præcision.
2. italiensk BF -gearkasse: Denne gearkasse er kendt for sin høje - ydelseshastighed og lave støjniveauer. Det tilbyder et udvideligt motorisk magtområde og er designet til nem installation. Det er kompatibelt med flere serier af motorer og kan håndtere høj - styrke spænding, hvilket gør den alsidig til forskellige applikationer.
3.. Fuldautomatisk sidefræsningshoved: Fræsningshovedet har et Gleason Spiral -skrå gear til transmission, hvilket sikrer en stabil og præcis drift. Det har en lang levetid på grund af dens holdbarhed. Den interne transmissionstast for fræsningshovedet er en slukket komponent, hvilket resulterer i minimal tilbageslag og forbedret nøjagtighed.
1. lodret og vandret værktøjsmagasin: Maskinen er udstyret med et værktøjsmagasin, der kan rumme værktøjer både lodret og vandret, hvilket giver effektiv værktøjsopbevaring og hurtig adgang til forskellige bearbejdningsoperationer.
2. Spindel: Spindlen har en BBT50 - © 200 High Rividity Design, understøttet af seks importerede store stålkugleplejer. Denne konfiguration leverer enestående skærefunktioner og sikrer spindelens holdbarhed og ydeevne under tunge bearbejdningsopgaver.
3. Fem - Axis -kobling Dobbelt svingfræsning Hoved: Fræsningshovedet er designet med en AC Axis -drejningsmomentmotor og en elektrisk spindel til præcis kontrol og høj - hastighedsdrift. Den har en gaffel - formet integreret struktur for stabilitet og stivhed. AC -aksen er udstyret med en drejningsmotor, der kombineret med den hydrauliske opbevaringsmekanisme sikrer høj - hastighedsskæring og opretholder høj stivhed under hele bearbejdningsprocessen.
Parametre
|
Model |
GMM-2518 |
||
|
Emne |
Specifikationer |
Enheder |
|
|
Rejse |
X - akse |
mm |
2500 |
|
Y - akse |
mm |
2000 |
|
|
Z - akse |
mm |
960 |
|
|
Spindel næse til arbejdsbord |
mm |
140-1140 |
|
|
Tre - Axis Guideway |
X/Y Tung Load Roller Linear Guideway Z - Axis T - Type Ram Box Way |
||
|
Dørbredde |
1800 |
||
|
Arbejdsbord |
WorkTable Størrelse (L*W) |
mm |
2500*1600 |
|
Maksimal tabelbelastning |
t |
7 |
|
|
T - slot |
mm |
9-22*180 |
|
|
Spindel |
Spindeltype |
type |
BBT-50 |
|
Spindel RPM |
RPM |
6000 |
|
|
Spindeldrevstype |
Bælte (DDS/gear) |
||
|
Feedrate |
Hurtig travers (x/å/z) |
m/min |
12/12/12 |
|
Skæring af foderhastighed (x/å/z) |
m/min |
10 |
|
|
Værktøjsskifter |
ATC |
24 (mulighed: 40/60) |
|
|
Motor |
Spindelmotor |
KW |
15/18.5 (143-236 nm) |
|
Tre - Axis Servo Motor |
KW |
3/3/3 (36 nm) |
|
|
Nøjagtighed |
Nøjagtighed |
mm |
0.03/0.02/0.015 |
|
Gentagelighed |
mm |
0.02/0.015/0.01 |
|
|
Kraft krævet |
Strømbehov |
Kva |
45 |
|
Krav til lufttryk |
kg/cm² |
6^8 |
|
|
Andre |
Eksterne dimensioner (l*w*h) |
mm |
7240*4730*5140 |
|
Bruttovægt |
t |
27 |
|
Eksempler på applikationer
Standard tilbehør
|
Præcision lineære guider og kugleskruer |
Tung - told seng og arbejdsbord |
Integreret beskyttelsesdækning |
|
Høj - ydelses elektriske spindler eller mekaniske spindler |
Dual - drivgebrændstofstruktur |
Fjernelse af chip og skærevæskesystem |
|
Stort - kapacitetsværktøjsmagasin og automatisk værktøjsskiftesystem |
Høj - stivhedsglasestol og tværstråle |
Præcisionsmåling Feedback -enhed |
